Una pregunta sencilla pero que no la encuentro en ningún lado.
Tengo muchos encoders de mouse viejos y muchas ideas para usarlos. Pero mi problema es que no encuentro la distribución de los pines del encoder. Uno es facil porque en el led voy a tener un cátodo y un ánodo, pero en la segunda parte, diria mi parte mas importante del encoder, no se como es la distrubcion, tengo tres pines. Saben que es cada uno de ellos? y si a la hora de implementarlo necesito algunas caracteristicas o forma de conexion especial?
Desde ya muchas gracias.
Normalmente el receptor de IR es un fototransistor, pero si tiene tres patas existe la posibilidad que no lo sea, exiten unos chips que incluyen el receptor de IR y un operacional en modo comparador, para mejorar el desempeño y en su salida tener niveles TTL. Normalmente una pata es GND, la otra VCC y la tercera es la salida de señal. Para saber la funcion de cada pata de tu chip, observa cual esta conectada a masa con un multimetro (tester), tambien cual esta conectada a 5V. La que quede será de señal.
Este link (en ingles) describe el funcionamiento de un mouse de este tipo:
Inside a Mouse
Y en esta otra el funcionamiento del encoder:
http://www.4qdtec.com/meece.htm l">
How do they work?
Tambien hay fototransistores de tres patitas, la mayoria NPN, tambien existen Darlington. En esta pagina puedes ver algunos de NTE en formato pdf.
Phototransistor Detectors

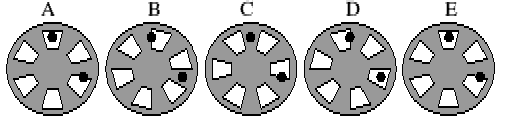

No te alejabas mucho DrakerDG son fotodiodos si, en plural 😛 son dos y sirven para detectar el sentido sino, sabrias ke el puntero se esta moviendo pero no en que direccion.
muy importante a la hora de "reciclarlo" usarlo a la misma distancia.
son fotodiodos si, en plural 😛 son dos y sirven para detectar el sentido
Entiendo, tienes razón, no contemple eso, lo que sucede es que tambien exiten los que tienen dos LEDs infrarojos y dos detectores por separado, pero estos son los mouses mas viejitos. La información de los links que cite en el primer post son relacionadas al mouse de ese tipo.
Una consulta BoOpS, los foto diodos, ¿Cómo están conectados entre si? Anodo común, cátodo común o en serie (ánodo con cátodo).
Abrí uno que tengo y tiene este tipo de detector de IR (Tres patas).
