Saludos,
Vereis, quisiera crear una placa en la que por un lado tenga el puerto serie para poder programar el PIC, y por otro lado tenga un conector de bus, por el que tener las salidas accesibles para conectar los pines del PIC a los sensores y actuadores, ¿me entienden?, mi idea es tener el pic montado en el robot, y para programarlo no tener que quitar el PIC, que con un interruptor se pudiera conmutar de PIC en programación a PIC en funcionamiento, he estado mirando cosillas, pero he visto algo de un modulo ISP o algo así, pero no se como va, y si hay otra cosa que no necesite módulos mejor, ¿me podeis ayudar?
Muchas gracias
si solamente quiero saber una forma de hacermelo yo, conectando pin a pin del conector serie al PIC para programarlo y ponerle un interruptor para programar y funcionar
como? quieres una forma para conectar directamente el puerto serie al pic para programarlo? Si es eso ya te digo que es imposible, para programar un pic solo hay dos formas o bien con un programador o por bootloader.
Por programador estan los simples (te-20, jdm 2, etc) todos estos van por puerto serie y hay muchos esquemas por internet, pon en mr google te 20 y te saldra incluso el pcb y lo mismo para jdm. El programador que te he puesto yo es por usb y basicamente es lo mismo que el serie pero por otro puerto. Lo que dices del icsp (in circuit serial programmer) consiste en sacar del programador los pins que graban el pic para asi hacer menos laborioso el programar el pic y sufre menos las patas del integrado.
La otra forma es el bootloader. Esta forma consiste en cargar mediante un programador un pequeño programa al final de la memoria del pic para despues con un conversor de señal rs232 a ttl se pueda cargar el programa directamente al pic sin ningun programador.
Esas son las dos unicas formas para gravar un pic
ya... pero yo quería que el programador del pic estuviera "in situ", es decir, que la misma placa del robot tenga incluida la placa del programador, y no tener que sacar el pic del robot para programarlo, se puede?
si, se puede es el sistema del ICSP. Lo que tienes que hacer con este sistema es que cuando diseñes la placa fijarte en que patas del pic va conectado el ordenador y sacar un conector para esas patas y en el programador poner otro conector que coincida luego lo unico que tendras que hacer es unir los dos conectores para programar el pic, sin necesidad de sacarlo del zocalo

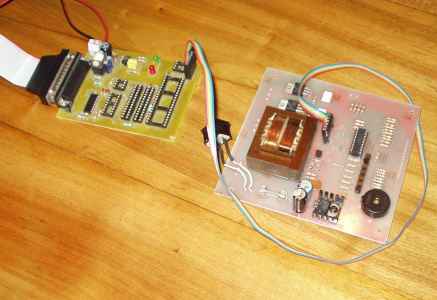

: es esto lo que quieres tu , una placa va conectada al ordenador y en el robot esta un conector conectas la placa al conector y programas el pic
y se podría hacer sin el sistema ICSP?? y me podríais explicar que es el bootload? el inglés y yo no nos llevamos bien..., en el caso de que no haya mas opción que el ICSP, teneis algun esquema electrico de como va para poder montarlo? algun lado en el que lo explique bien y eso....
Mi intención era buscar un sistema hecho por mi que no necesitara el ICSP
